측온저항체의 구조
전기저항의 변화를 이용하는 금속선을 저항선이라하며, 저항선을 감아 놓은 것을 저항소자라고 합니다. 일반적으로 저항소자를 보호관에 넣어 사용하고 보호관내에 저항소자 내부도선으로 연결하여 단자에 결합하여 사용합니다.

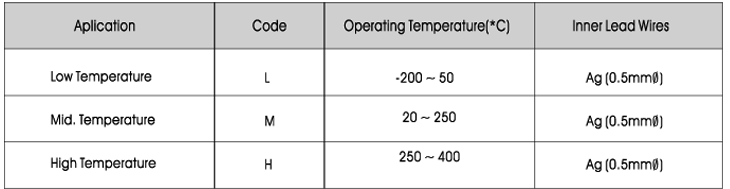

측온저항체의 계산방법

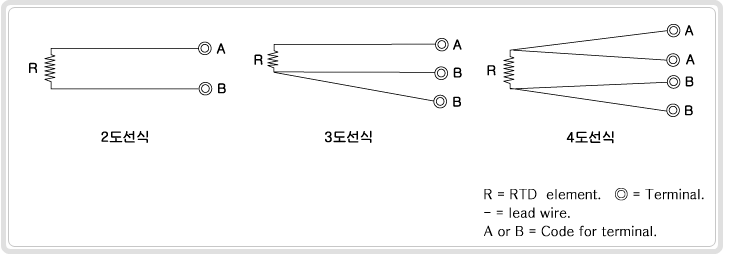

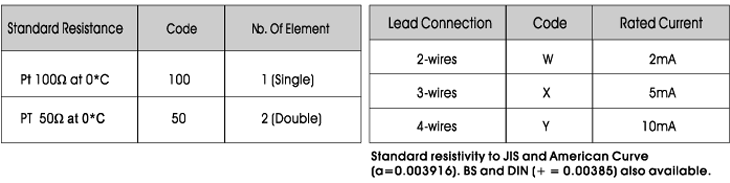

[2도선식] - W형식
측온저항체소자의 양단에 1개의 도선을 접속한 형식으로 원가면에서는 다른 형식에 비하여 가격이 싸지만 도선저항의 영향이 크므로 고정도를 요하는 측정에는 적합하지 않습니다.
[3도선식] - X형식
측온저항소체소자의 한 단에 2개, 다른한단은 1개의 도선을 접속하여 도선저항의 영향을 제거할 수 있게한 형식으로서 공업용의 계측으로 신뢰성이 제일 높은 계측방법이다.
[4도선식] - Y형식
측온저항체소자의 양단에 2개의 도선을 접속하여 도선저항의 영향을 제거할 수 있게한 형식은 특히 고정도의 온도를 요하는 경우에 적합하며 2도선식이나 3도선식에 비하여 가격이 비싼것이 단점입니다. |
|
|
|
|
| |
|
